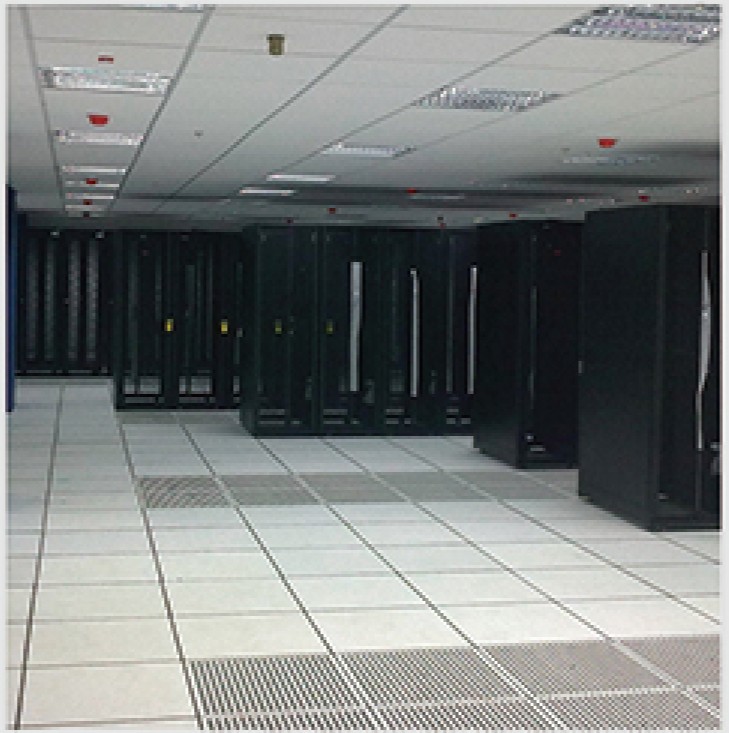

지능형 공기 흐름 이중 바닥 | 고밀도 데이터 센터를 위한 정밀 냉각

기존의 데이터 센터 냉각은 에너지를 낭비합니다. 차가운 공기는 무작위로 분산되어 장비를 우회하며 서버 안정성을 위협하는 핫스팟을 남깁니다. 그만큼지능형 공기 흐름 이중 바닥 ~에서화훙 플로어이 문제를 해결합니다. 이 능동형 냉각 시스템은 가변 속도 팬과 온도 센서를 표준 600×600mm 이중 바닥 패널에 직접 통합하여 서버가 필요한 곳에 정확하게 공기 흐름을 제공합니다.

지능형 공기 흐름 이중 바닥이란 무엇입니까?

안지능형 공기 흐름 이중 바닥 이중 바닥 데이터 센터의 표준 천공 타일을 대체하는 활성 냉각 장치입니다. 환기 그릴, EC 브러시리스 팬 및 지능형 온도 제어 시스템으로 구성됩니다. 이 장치는 표준 600×600mm 이중 바닥 개구부에 직접 장착되고 바닥 아래 공기 플레넘에 연결됩니다.

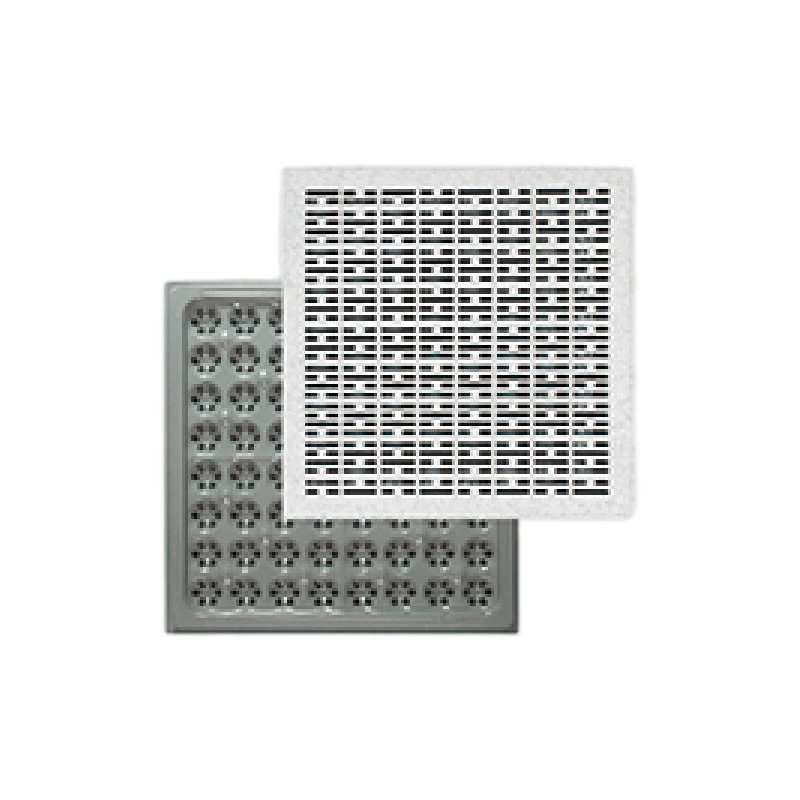

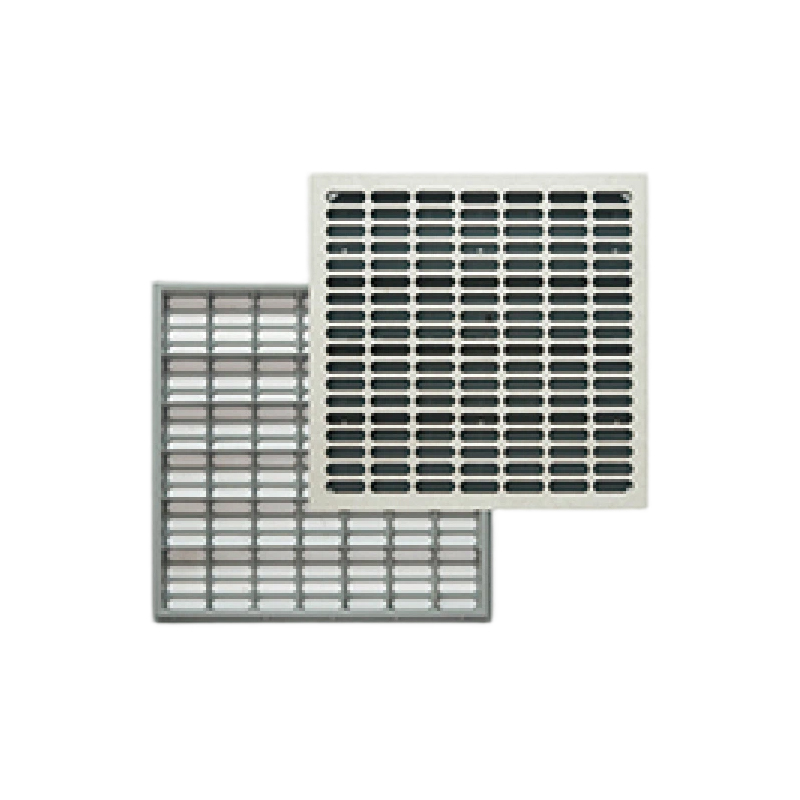

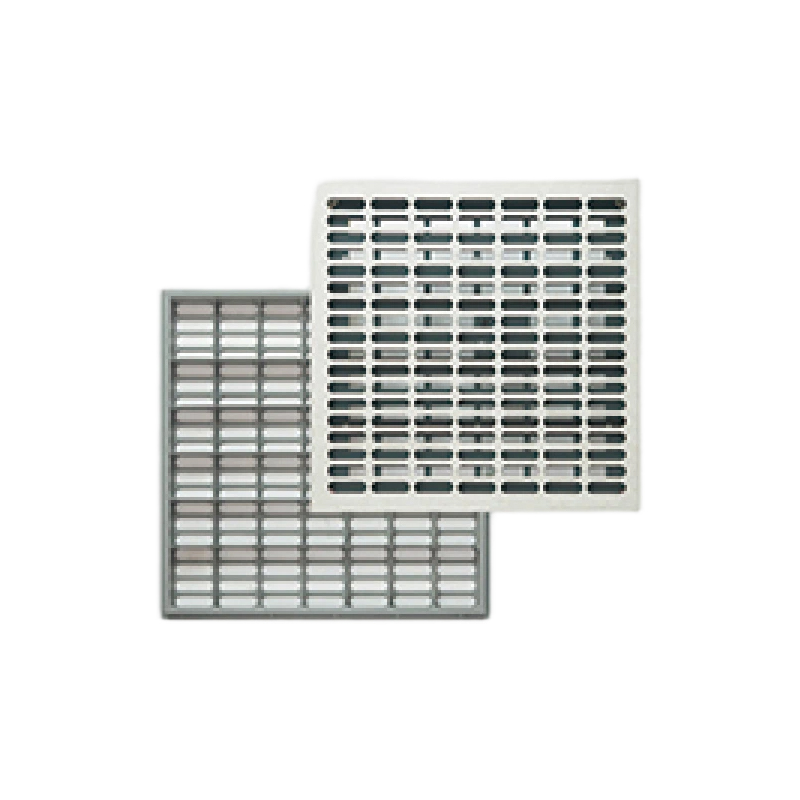

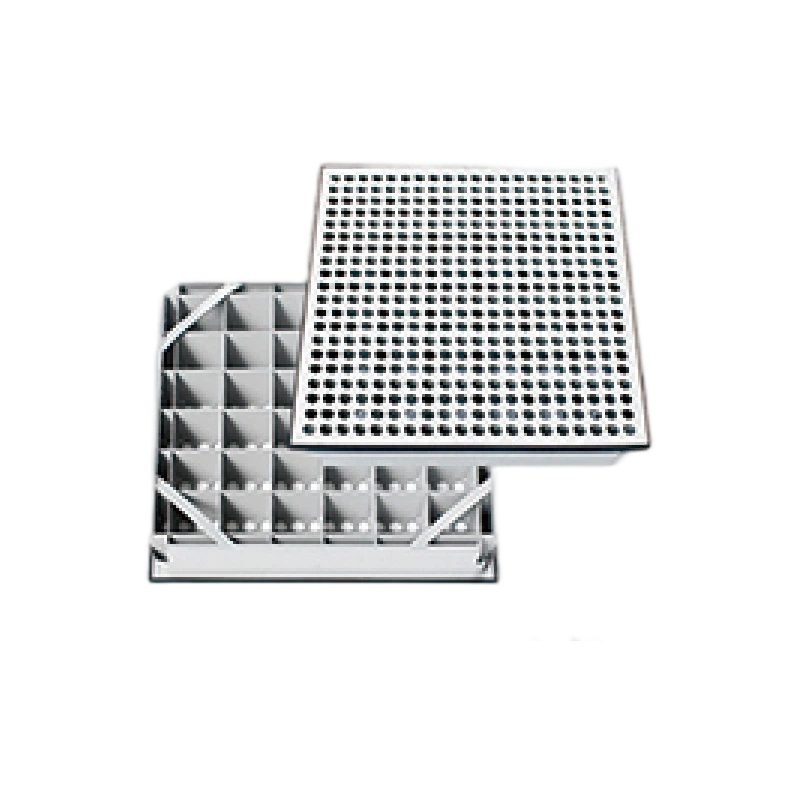

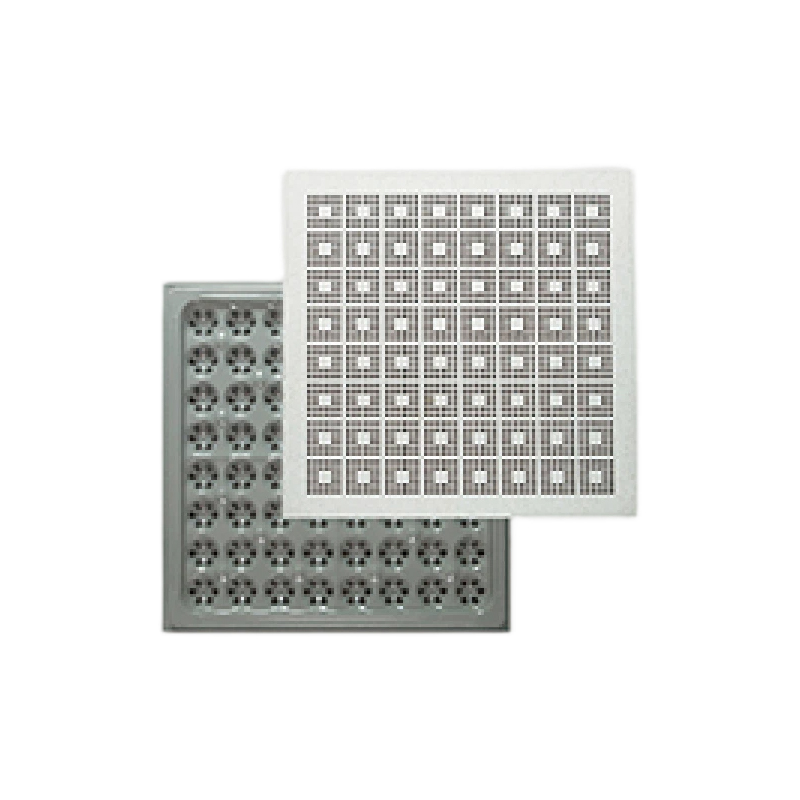

시스템 구성요소

사용 가능한 구성

- 단일 팬 장치 – 특정 핫스팟의 목표 냉각용

- 팬 장치 4개 – 중밀도 및 고밀도 캐비닛의 더 높은 공기 흐름 요구 사항에 적합

지능형 공기 흐름 냉각 작동 방식

기존의 천공 타일은 차가운 공기를 수직으로 방출하여 종종 랙 흡입구를 완전히 놓치는 확산 기둥을 생성합니다. 연구에 따르면 공급된 공기의 40-60%가 잘못 구성된 통로의 장비를 우회할 수 있는 것으로 나타났습니다.

지능적인 차이

그만큼지능형 공기 흐름 이중 바닥 폐쇄 루프 제어 시스템을 사용합니다.

1. 센서 모니터 서버 랙 후면의 배기 온도

2. 제어 모듈이 계산합니다. 필요한 냉각 용량

3. 팬 속도가 조정됩니다. 자동으로 정확한 공기 흐름을 제공합니다.

4. 찬 공기 표적 방이 아닌 서버가 직접 흡입합니다.

기류 패턴 비교

기술 사양

제품 매개변수

부하 용량 옵션

물리적 크기

핵심 장점

1. 로컬 핫스팟 제거

- 고밀도 서버 캐비닛에 직접 냉각

- 컴퓨터실에 별도의 공간이 필요하지 않습니다.

- 중간~고밀도 배포에 효과적입니다.

2. 상당한 에너지 절감

- 공기 공급 정확도 향상

- CRAC 팬 작업 부하 감소

- 기존 냉각에 비해 운영 비용 절감

3. 확장 가능한 배포

- 신규 고밀도 서버에 필요한 곳에만 설치

- 데이터 센터 성장에 따라 점진적으로 확장

- 개조 및 신규 프로젝트 모두에 비용 효율적

4. 초박형 디자인

- 전체 높이는 180mm에 불과합니다.

- 최소 300mm 플레넘에 적합

- 기존 이중 바닥 설치에서 작동

5. 지능형 제어

- 온도 센서 내장

- 서버 배기 온도에 따라 팬 속도 자동 조정

- 냉각 수요가 실시간으로 일치하는지 확인합니다.

6. 안정적인 커뮤니케이션

- RS485 인터페이스 표준

- MODBUS 프로토콜 지원

- 그룹 제어 및 상태 모니터링 기능

7. 조용하고 안정적인 작동

- 사인파 DC 주파수 변환 기술

- 일반 팬보다 조용함

- 이중화를 갖춘 듀얼 전원 공급 장치

지능형 공기 흐름 이중 바닥 FAQ

Q1: 지능형 공기 흐름 이중 바닥은 표준 천공 타일과 어떻게 다릅니까?

답변: 차이점은 능동 냉각과 수동 냉각입니다. 에이표준 천공 타일 수동 장치입니다. 바닥 아래 공간의 차가운 공기가 실내로 들어올 수 있도록 하는 구멍만 있습니다. 공기 흐름이 통제되지 않습니다. 이는 종종 서버 흡입구를 놓치는 확산 기둥에서 수직으로 분산되어 우회 공기 흐름을 생성합니다(공급된 공기의 40-60%가 장비를 우회할 수 있음). 안지능형 공기 흐름 이중 바닥 은활성 냉각 장치 자체 EC 팬과 온도 제어 시스템을 갖추고 있습니다. 서버 배기 온도를 모니터링하고 팬 속도를 자동으로 조정하여 필요한 곳에 정확하게 목표 공기 흐름을 제공합니다. 이는 핫스팟을 제거하고 바이패스 공기 흐름을 15~25%로 줄이며 지속 가능한 랙 밀도를 랙당 5~7kW에서 8~12kW로 늘릴 수 있습니다. 중밀도~고밀도 캐비닛을 갖춘 데이터 센터의 경우 지능형 시스템이 훨씬 더 효과적입니다.

Q2: 설치에 필요한 최소 이중 바닥 높이는 얼마입니까?

답변: 그만큼지능형 공기 흐름 이중 바닥 최소 플레넘 높이가 필요합니다.300mm (약 12인치). 장치 자체는 전체 높이가 180mm에 불과한 초박형 디자인입니다. 이는 대부분의 표준 이중 바닥 설치에 적합합니다. 비교를 위해 기존의 바닥 밑 공기 분배 시스템은 일반적으로 300-450mm의 플레넘 높이에서 작동합니다. 최소 300mm로 인해 이 시스템은 플레넘 높이가 제한될 수 있는 신축 및 개조 프로젝트 모두에 적합합니다. 지정하기 전에 기존 이중 바닥 보이드 높이를 측정하십시오. 플레넘이 300mm 미만인 경우 다음 연락처로 문의하세요.화훙 플로어 로우 프로파일 대안이나 바닥 밑 덕트 솔루션에 대해 논의합니다.

Q3: 시스템은 제공할 공기 흐름의 양을 어떻게 결정합니까?

답변: 시스템은폐쇄 루프 제어 알고리즘 서버 배기 온도를 기준으로 합니다. 작동 방식은 다음과 같습니다. 서버 캐비닛의 공기 배출 쪽에 있는 온도 센서는 배출 공기 온도를 측정합니다. 내장 제어 모듈은 이 판독값을 설정값과 비교합니다. 배기 온도가 높으면(냉각 부족을 나타냄) 모듈은 더 많은 찬 공기를 공급하기 위해 팬 속도를 높입니다. 배기 온도가 낮으면 모듈은 에너지를 절약하기 위해 팬 속도를 줄입니다. 이러한 자동 조정을 통해 냉각이 과냉각이나 과냉각 없이 요구 사항과 정확히 일치하도록 보장합니다. 이 시스템은 그룹 제어 및 원격 모니터링을 위해 RS485 인터페이스 및 MODBUS 프로토콜을 통해 건물 관리 시스템과 통합될 수도 있습니다.

Q4: 지능형 공기 흐름 바닥재를 점진적으로 배치할 수 있습니까, 아니면 한 번에 모든 곳에 설치해야 합니까?

답변: 점진적 배포가 주요 이점입니다. 이 시스템의. 대대적인 변경이 필요한 기존 냉각 업그레이드와 달리지능형 공기 흐름 이중 바닥 설치할 수 있습니다필요한 곳에만. 예를 들어, 표준 밀도와 고밀도 서버 캐비닛이 혼합되어 있는 경우 핫스팟이 발생하는 고밀도 랙 앞에만 지능형 장치를 설치하십시오. 표준 천공 타일은 다른 곳에 남아 있습니다. 데이터 센터가 성장하고 밀도가 증가함에 따라 시간이 지남에 따라 더 많은 지능형 장치를 추가할 수 있습니다. 이러한 확장성은 시스템을 비용 효율적으로 만듭니다. 필요할 때 필요한 냉각에 대해서만 비용을 지불하면 됩니다. 개조 프로젝트의 경우 문제 영역을 먼저 목표로 삼고 예산이 허용하는 대로 솔루션을 확장할 수 있기 때문에 이는 특히 중요합니다.

부하 용량은 얼마입니까? 장비를 이러한 바닥 패널에 직접 놓을 수 있습니까?

답변: 예. 그만큼지능형 공기 흐름 이중 바닥 표준 이중 바닥 패널과 동일한 고강도 강철-시멘트 기판을 사용합니다. 등분포 정격하중은≥1000kg (약 2200파운드). 이는 서버 랙, UPS 장치 및 기타 장비를 구조적 문제 없이 공기 흐름 패널 바로 위나 근처에 배치할 수 있음을 의미합니다. 사용 가능한 로드 모델 범위는 FS1250(567KG 집중)에서 FS2500(1134KG 집중)입니다. 대부분의 데이터 센터 애플리케이션의 경우 FS1500 또는 FS2000 모델은 충분한 용량을 제공합니다. 환기 그릴은 변형 없이 장비 하중을 지지하도록 설계되었습니다. 항상 특정 부하 요구 사항을 확인하십시오.화훙 플로어 귀하의 장비 사양에 따라.

Q6: 시스템이 건물 관리 또는 DCIM 소프트웨어와 통신합니까?

답변: 예. 각지능형 공기 흐름 이중 바닥 단위에는 표준이 포함되어 있습니다.RS485 통신 인터페이스 ~와 함께MODBUS 프로토콜* 지원하다. 이를 통해 다음과의 통합이 가능합니다.

- 건물 관리 시스템(BMS)

- 데이터 센터 인프라 관리(DCIM) 소프트웨어

- 중앙 집중식 냉각 제어 플랫폼

기능에는 여러 팬 장치의 그룹 제어, 상태 검사(팬 속도, 온도, 오류 조건), 원격 설정값 조정 및 경보 알림이 포함됩니다. 대규모 데이터 센터의 경우 이러한 통합을 통해 수십 또는 수백 개의 장치에 걸쳐 냉각 관리를 조정할 수 있습니다. [Huahong Floor]는 프로토콜 문서화 및 통합 지원을 제공합니다.

Q7: 표준 타공 타일에 비해 얼마나 많은 에너지를 절약할 수 있습니까?

답변: 에너지 절약은 구성에 따라 다르지만 정밀한 공기 흐름 관리에 대한 연구에 따르면 상당한 감소가 있는 것으로 나타났습니다. 방향성 및 지능형 공기 흐름 시스템은 다음과 같이 팬 에너지 소비를 줄일 수 있습니다.15-25% 개조 설치에서. 비용 절감은 세 가지 요소에서 비롯됩니다.첫 번째, 개선된 ΔT(델타 온도) – 차가운 공기가 서버 흡입구에 도달하면 서버는 CFM당 더 많은 열을 흡수하여 CRAC 장치가 팬 속도를 줄일 수 있습니다.두번째, 바이패스 공기 흐름 감소 – 냉각 장비 대신 실내 공기와 혼합되어 낭비되는 찬 공기가 줄어듭니다.제삼, 더 낮은 플레넘 정압 요구 사항 - 지능형 타일이 CFM당 보다 효과적인 냉각을 제공하기 때문에 시설에서는 바닥 밑 압력을 0.08~0.12인치에서 0.05~0.08인치 수주로 줄일 수 있습니다. 일반적인 500kW IT 부하 데이터 센터의 경우 팬 에너지를 20% 줄이면 연간 수천 달러를 절약할 수 있습니다. 냉각 평가를 요청하세요.화훙 플로어 프로젝트 별 견적을 위해.

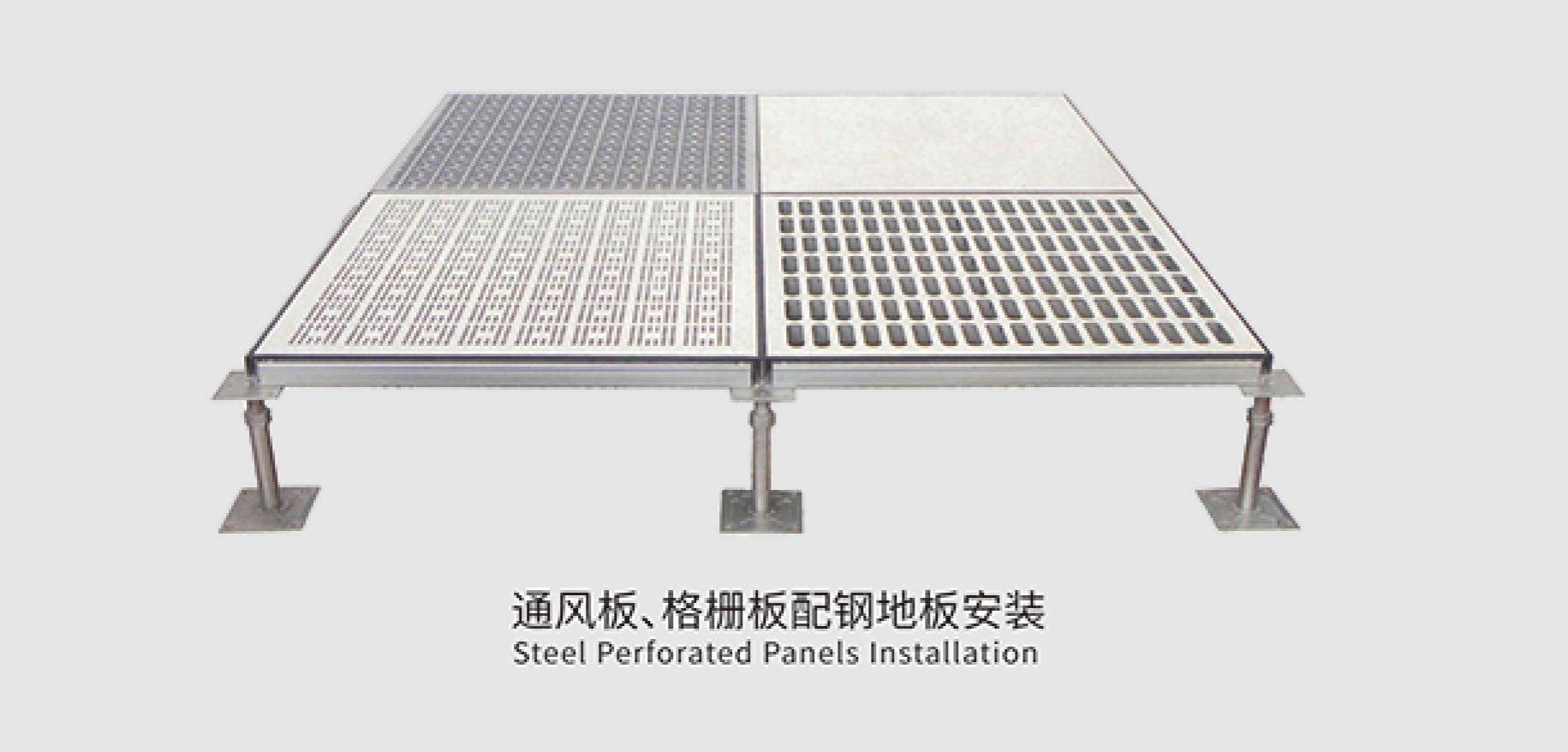

설치 요구 사항

설치 전 체크리스트

-  바닥 바닥 플레넘 높이 최소 300mm

-  전력 가용성(이중 공급 권장)

-  그룹 제어를 위한 RS485 통신 케이블링

- 바닥 바닥은 깨끗하고 수평입니다.

-  표준 600mm 중앙의 받침대 그리드

설치 단계

1. 기존의 천공되거나 단단한 바닥 패널을 제거합니다.

2. 받침대 높이 및 레벨 확인

3. 지능형 공기 흐름 장치를 개구부에 배치합니다.

4. 전원 및 통신 케이블을 연결합니다.

5. 장치를 받침대 시스템에 고정합니다.

6. MODBUS를 통해 제어 매개변수 구성

7. 온도 센서 응답 및 팬 변조 테스트

필요한 도구

- 표준 흡입 컵 패널 리프터

- 전기 연결용 드라이버

- 전원 검증용 멀티미터

- 구성을 위한 MODBUS 소프트웨어가 포함된 노트북

[Huahong Floor] 지능형 공기 흐름 시스템을 선택하는 이유

품질 보증

- EC 팬 – 사인파 DC 주파수 변환 기술

- 초박형 디자인 – 전체 높이는 180mm에 불과합니다.

- 높은 환기율 – >65% 개방 면적

- 이중 전원 공급 장치 – 신뢰성을 위한 중복

- 표준 설치 공간 – 600×600mm는 모든 이중 바닥 그리드에 적합합니다.

완벽한 지원

- 냉각 평가 및 시스템 설계

- 부하 계산 및 단위 선택

- 납품을 통한 자재공급

- 설치 안내(현장 또는 원격)

- 5년 보증 및 기술 지원

요약

그만큼지능형 공기 흐름 이중 바닥 ~에서 화훙 플로어 데이터 센터 냉각을 수동에서 능동으로 전환합니다. EC 팬, 온도 센서 및 자동 제어 기능은 서버가 필요한 곳에 정확하게 공기 흐름을 제공합니다. 핫스팟을 제거하십시오. 바이패스 공기 흐름을 줄입니다. 팬 에너지 소비를 줄입니다. 밀도가 증가함에 따라 배포를 확장합니다. 표준 600×600mm 설치 공간은 모든 이중 바닥에 적합합니다. 초박형 180mm 디자인은 최소 300mm 플레넘에서 작동합니다.

지능형 냉각을 선택하세요. 선택하다화훙 플로어.
