천공 패널 | 데이터 센터 냉각을 위한 정밀한 공기 흐름

고밀도 서버는 강한 열을 발생시킵니다. 적절한 공기 흐름이 없으면 핫스팟이 발생하고 장비가 제한되며 안정성이 저하됩니다. 그만큼천공 패널 ~에서화훙 플로어솔루션을 제공합니다. 천공이 균일하게 분포된 두꺼운 냉간 압연 강철로 제조된 이 패널은 효율적인 환기, 안정적인 부하 용량 및 정전기 방지 기능을 제공합니다. 차가운 통로/뜨거운 통로 차폐 시스템용으로 특별히 설계된 이 제품은 정밀 컴퓨터실 환기 바닥재로 선호되는 선택입니다.

천공 패널이란 무엇입니까?

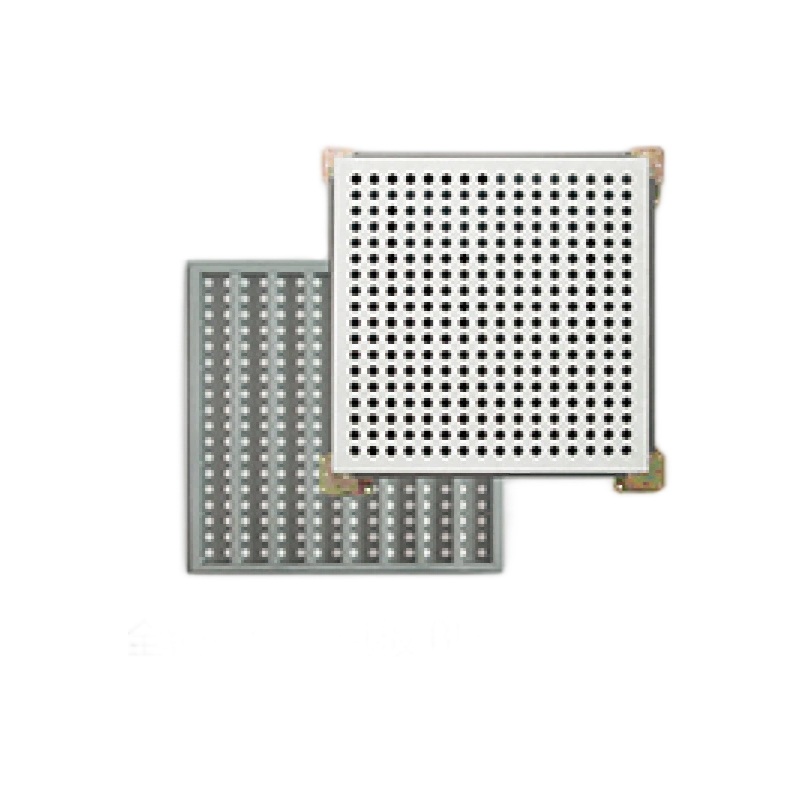

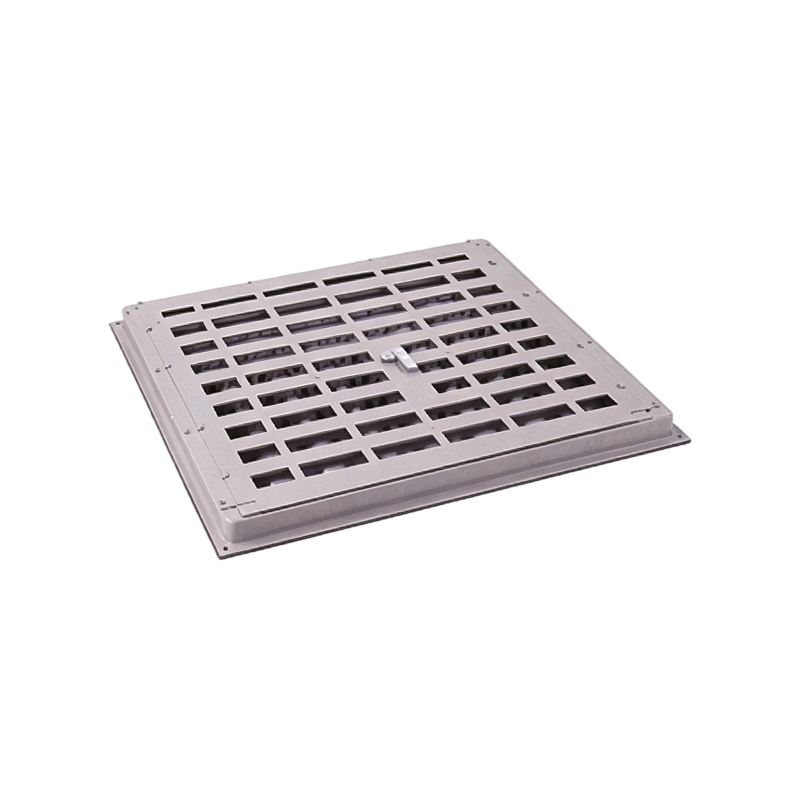

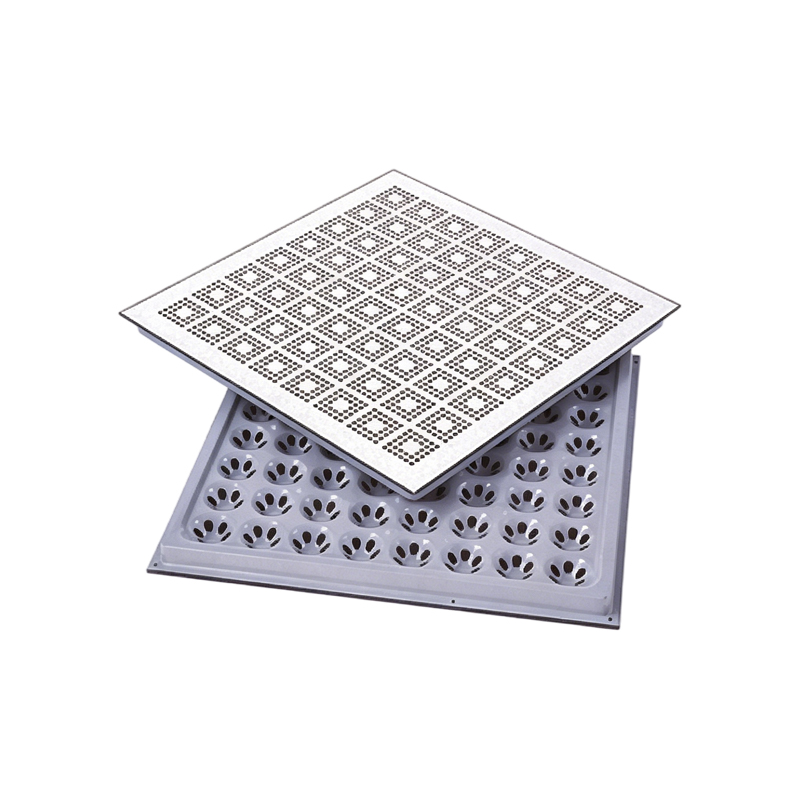

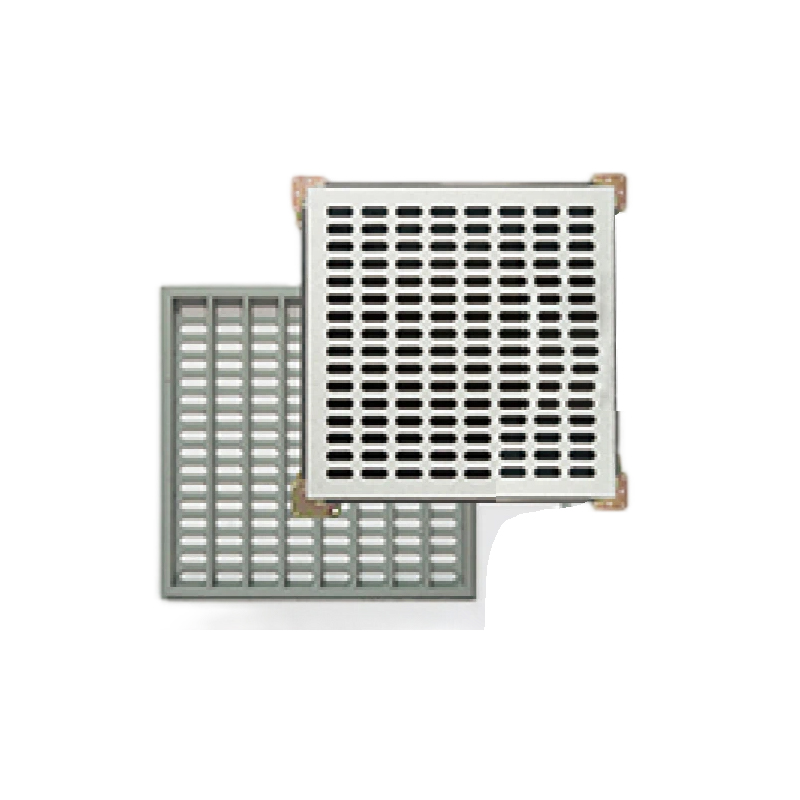

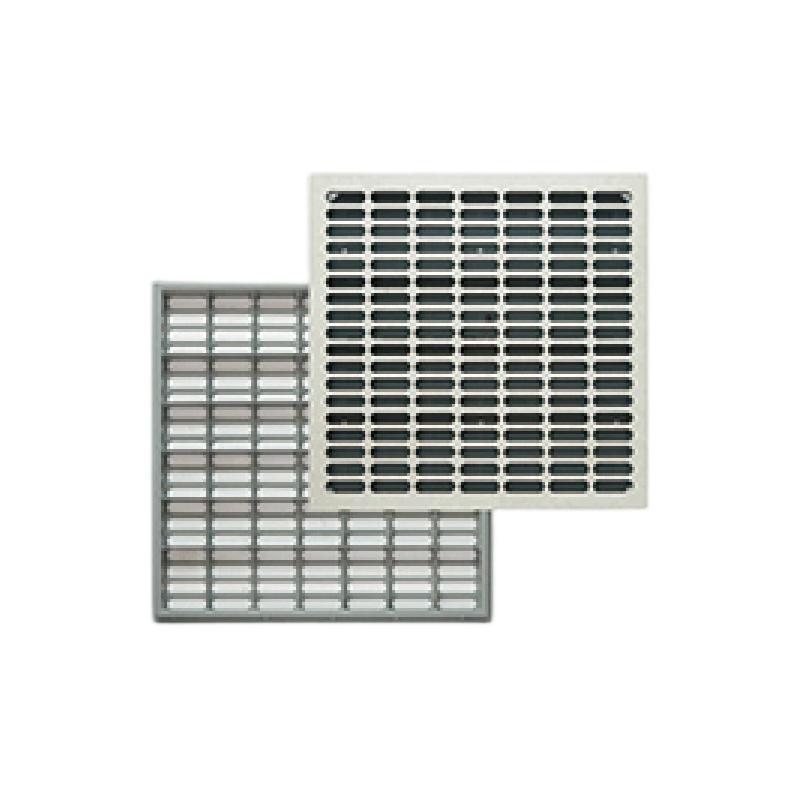

A 천공 패널 표면 전체에 균일한 간격의 구멍이 있는 모듈식 이중 바닥 패널입니다. 이는 서버 랙 앞의 견고한 패널을 대체하여 바닥 아래 공간의 냉각 공기를 장비 흡입구로 직접 전달합니다. 모든 강철 구조는 환기 및 하중 지지 기능을 모두 제공합니다.

제품 정의 및 핵심 기능

- 정의: 통풍을 위한 균일한 타공구조의 올스틸 이중마루 패널

- 주요 기능: 데이터 센터 냉복도의 서버 흡입구에 냉각 공기를 전달합니다.

- 추가 기능: 정전기 방지 보호, 장비 하중 지지, 바닥 밑 케이블 액세스

패널 구성

제조공정

- 재료: 두꺼워진 냉연강판

- 형성: 일체형 스탬핑 및 성형(용접 조립 아님)

- 구멍 뚫기: 균일한 홀 분포로 정밀한 펀칭

- 가장자리 마무리: 버가 발생하지 않아 취급이 부드럽습니다.

- 표면 처리: 인산염처리 + 정전분사

이중 브랜드 품질 관리

둘 다화훙 그리고오울리 브랜드는 엄격한 생산 기준을 따릅니다. 모든 패널은 포장 전 천공 정확도 검사, 평탄도 테스트, 하중 검증을 거칩니다.

기술 사양

기본 매개변수

부하 용량 옵션

환기 사양

치수 정확도

- 천공 균일성: 사각지대 없음 - 균일한 기류 분포

- 버(Burr) 없는 가장자리: 취급 및 설치가 안전함

- 평탄도 공차: 600mm 이상 0.5mm 이하

- 패널 호환성: 표준 그리드 호환성

타공판넬의 핵심 장점

1. 효율적인 열 배출을 위한 환기

- 균일한 구멍 분포로 균일한 공기 흐름 보장

- 데드 스팟이나 막힌 환기 구역이 없습니다.

- 맞춤형 환기율(30%-60%)

- 차가운 통로/뜨거운 통로의 차폐를 위해 설계됨

2. 고강도 및 내하중

- 두꺼운 냉간 압연 강철 구조

- 일체형 스탬핑 – 약한 용접점이 없음

- 하중 하에서 탄성 변형 ≤ 2.0mm

- 서버, UPS 유닛, 중장비 지원

3. 정전기 방지 및 부식 방지

- 인산염처리 + 정전분무처리

- 정전기 방지 범위 내 표면저항

- 녹과 부식에 강함

- 데이터 센터 환경에서 긴 서비스 수명

4. 모듈식이며 유지 관리가 쉽습니다.

- 표준 600×600mm 사이즈

- 빠른 설치 및 교체

- 손쉬운 청소 – 매끄러운 표면으로 구멍 막힘 방지

- 표준 받침대 시스템과 호환 가능

5. 맞춤형 환기율

- 30%~60% 개방형 공간 옵션

- 특정 열 부하 요구 사항에 맞게 조정됨

- 과냉각 또는 낭비되는 공기 흐름을 방지합니다.

- CRAC 팬 효율성 최적화

6. 버(Burr) 없음 – 안전하고 전문적입니다.

- 디버링 공정을 통한 정밀 펀칭

- 취급 및 보행을 위한 매끄러운 가장자리

- 케이블이나 손을 손상시킬 수 있는 날카로운 모서리가 없습니다.

- 고객 대면 영역에서의 전문적인 모습

7. 이중 브랜드 품질 – Huahong & 오울리

- 엄격한 생산 관리

- 일관된 천공 정확도

- 평탄도와 내구성이 우수함

- 시중에 판매되는 일반 제품보다 우수함

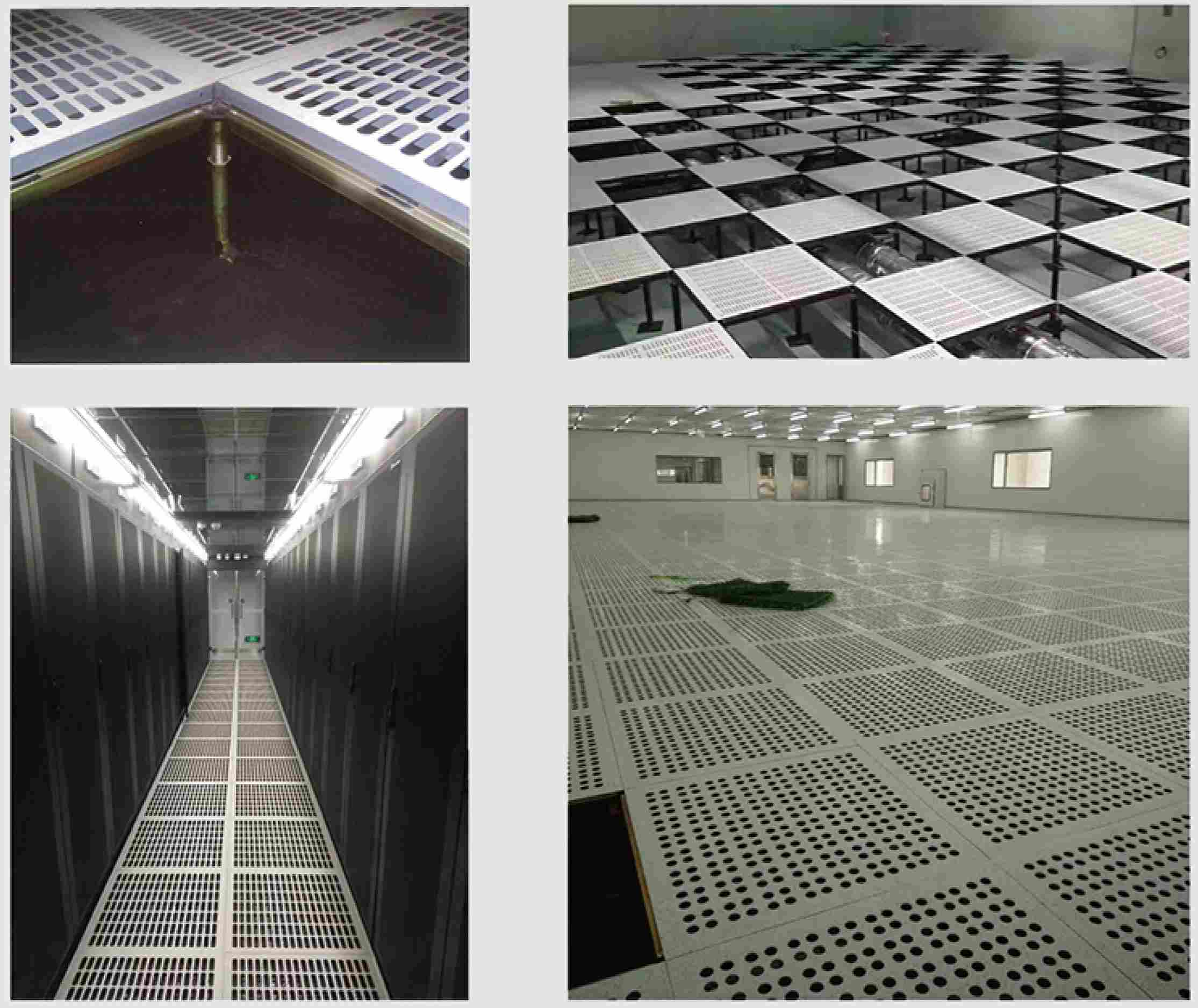

천공 패널 적용

주요 애플리케이션

- 데이터 센터 및 IDC 룸

- 서버실과 컴퓨터실

- 차가운 통로/뜨거운 통로 차폐 시스템

- 통신장비실

- 고성능 컴퓨팅 센터

- 고열밀도 장비공간

- 네트워크 장비실

이 제품이 필요한 사람은 누구입니까?

배치 전략

- 차가운 통로: 서버 랙 전면의 타공 패널

- 뜨거운 통로: 배출되는 공기를 담는 견고한 패널

- 산책로: 단단하거나 통풍이 적은 패널

- 랙 아래: 서버 흡입구에 맞춰 정렬된 천공 패널

【타공 패널】 자주 묻는 질문

Q1: 서버실에는 어느 정도의 환기율이 필요합니까?

답변: 필요한 환기율은 랙 열 밀도와 바닥 밑 공기 공급 압력에 따라 달라집니다. 일반 지침:30-40% 환기 – 낮거나 중간 정도의 열 부하(랙당 3~5kW), 적당한 냉각이 필요한 표준 서버룸.45-50% 환기 – 중간에서 높은 열 부하(랙당 5~8kW), 일반적인 데이터 센터 냉복도.55-60% 환기 – 높은 열 부하(랙당 8~12kW+), 고밀도 컴퓨팅, 열기 통로 차폐 시스템.화훙 플로어지원하다30%에서 60%까지 맞춤형 환기율 . 새로운 프로젝트의 경우 CFD 분석을 수행하거나 Huahong과 상담하여 특정 CRAC 유량, 플레넘 깊이 및 랙 레이아웃을 기반으로 최적의 개방 공간을 계산하십시오. 잘못된 환기율은 과냉각(핫스팟) 또는 과냉각(에너지 낭비)을 유발합니다.

Q2: 천공 패널은 무거운 서버 랙을 지탱할 만큼 튼튼합니까?

답변: 예. 그만큼천공 패널 용도두꺼운 냉간 압연 강철 일체형 스탬핑 성형으로 약한 용접점이 없습니다. 탄성 변형은 하중 하에서 2.0mm 이하입니다. 부하 용량은 선택한 모델에 따라 다릅니다.FS662(363KG) – 가벼운 환기 구역.FS800(454KG) – 표준 서버실.FS1250(567KG) – 중간 밀도 랙.FS1500(680KG) – 고밀도 캐비닛.FS2000(907KG) – 중장비 구역. 바닥 하중이 200~300KG인 대부분의 표준 서버 랙의 경우 FS800 또는 FS1250 모델이면 충분합니다. 무거운 UPS 장비 또는 고밀도 스토리지 어레이의 경우 FS1500 또는 FS2000을 선택하십시오. 비용을 낮추기 위해 강철 두께를 줄이는 일부 경쟁사와 달리 Huahong은전체 두께의 강철 천공이 있는 경우에도 구조적 무결성을 보장합니다.

Q3: 구멍이 먼지나 이물질로 막히나요? 패널은 어떻게 청소하나요?

답변: 그만큼천공 패널 쉽게 청소할 수 있도록 설계되었습니다. 표면은 정전기 스프레이 마감으로 매끄러워 먼지가 쌓이는 것을 방지합니다. 정기적인 유지 관리를 위해:일일 – 표면을 건조하거나 진공 청소기로 청소하여 먼지를 제거하십시오.주간 – 더 깊은 청소를 위해서는 젖은 천이나 순한 비누와 물로 닦은 걸레를 사용하십시오.막힌 구멍의 경우 – 브러시가 부착된 진공청소기나 밑면의 압축 공기를 사용하여 잔해물을 제거합니다.하지 마십시오 고압 워터젯이나 연마성 세제를 사용하십시오. 정전기 방지 코팅이 손상될 수 있습니다. 매끄러운 표면과 버가 없는 구멍 가장자리는 잔해물이 달라붙는 것을 방지합니다. 주조 또는 표면이 거친 천공 타일과 비교하여 Huahong 천공 패널은 깨끗하게 유지하기가 훨씬 쉽습니다. 클린룸 환경에서는 작은 표면 먼지에도 공기 흐름을 유지할 수 있도록 구멍이 많은 고환기 모델을 지정하십시오.

Q4: 천공 패턴이나 환기율을 맞춤 설정할 수 있나요?

답변: 예. 화홍 플로어 지원30%에서 60%까지 맞춤형 환기율 . 냉각 설계에 필요한 정확한 개방 면적 비율을 지정할 수 있습니다. 표준 패턴에는 전체 패널에 걸쳐 균일한 구멍 분포, 목표 냉각을 위한 고밀도 천공 영역, 최대 공기 흐름을 위한 가장자리 간 천공이 포함됩니다. 대규모 프로젝트의 경우 맞춤형 구멍 직경과 간격 패턴을 사용할 수 있습니다. 패널당 필요한 CFM 또는 대상 개방 면적 비율을 제공하면 Huahong이 이에 ​​따라 제조합니다. 이러한 사용자 정의를 통해 환기 부족(뜨거운 지점 발생)이나 환기 과잉(차가운 공기 및 에너지 낭비)을 방지할 수 있습니다. 추천을 받으려면 냉각 요구 사항을 Huahong에 문의하세요.

Q5: Huahong 천공 패널과 일반 천공 타일의 차이점은 무엇입니까?

답변: Huahong을 구별하는 다섯 가지 주요 차이점천공 패널 일반 제품에서.첫째, 강철 두께 – Huahong은 두꺼운 냉간 압연 강철을 사용합니다. 많은 경쟁업체에서는 비용 절감을 위해 두께를 줄여 적재 용량을 희생합니다.둘째, 성형방법 – 일체형 스탬핑 및 성형, 별도의 용접 지점 없음; 일반 패널은 파손될 수 있는 용접 조립품을 사용할 수 있습니다.셋째, 천공 품질 – Burr가 없는 정밀한 펀칭, 균일한 구멍 분포; 일반 패널에는 일관성 없는 구멍이나 날카로운 모서리가 있는 경우가 많습니다.넷째, 부하 용량 – Huahong 패널은 천공에도 불구하고 더 높은 강도를 유지합니다. 일반 패널은 더 쉽게 변형됩니다.다섯째, 이중 브랜드 품질 관리 – Huahong 및 Ouli 브랜드는 엄격한 생산 표준을 따릅니다. 일반 제품은 품질이 일정하지 않습니다. 신뢰성과 냉각 효율성이 중요한 데이터 센터의 경우 Huahong 패널은 더 긴 수명과 더 나은 성능을 제공합니다.

Q6: Huahong은 천공 패널에 대한 설치 및 판매 후 지원을 제공합니까?

답변: 예. Huahong Floor는 포괄적인 지원을 제공합니다.설치 서비스 포함 사항: 현장 측정 및 레이아웃 설계, 숙련된 직원의 전문 설치(많은 지역에서 사용 가능), 기존 받침대 그리드와의 시스템 통합, 설치 후 평탄도 및 공기 흐름 검증.자체 계약업체를 이용하는 고객의 경우 , Huahong은 자세한 설치 안내서와 원격 기술 지원을 제공합니다.보증 : 강철 무결성, 천공 품질, 하중 성능 및 정전기 방지 특성을 포함하는 5년 구조 보증입니다.판매 후 지원 : 기술 문서, 확인된 결함에 대한 패널 교체, 대규모 프로젝트의 경우 선택적인 현장 검사가 포함됩니다.맞춤형 지원 : 환기율 맞춤화, 가장자리 마감 옵션(전도성 스트립 또는 경계선 없음), 로드 모델 선택. 완전한 지원 제안을 받으려면 프로젝트 세부정보를 Huahong에 문의하세요.

질문7: 천공 패널을 바닥 공기 공급 시스템과 함께 사용할 수 있습니까?

답변: 전적으로.천공 패널 데이터 센터에서 흔히 사용되는 바닥 공기 분배(UFAD) 시스템용으로 특별히 설계되었습니다. 패널은 콘크리트 슬래브 위의 조정 가능한 받침대에 위치하여 가압된 공기 플레넘을 생성합니다. CRAC/CRAH 장치는 차가운 공기를 플레넘으로 밀어 넣습니다. 공기는 냉기 통로에 배치된 패널의 천공을 통해 자연적으로 상승합니다. 균일한 구멍 분포는 전체 패널 표면에 걸쳐 일관된 공기 흐름을 보장합니다. 최상의 결과를 얻으려면: 적절한 공기 분배를 위해 최소 300mm(12인치)의 플레넘 깊이를 확보하십시오. 공기 누출을 방지하기 위해 단단한 패널에 케이블 컷아웃을 밀봉합니다. 공기 바이패스를 방지하려면 개스킷 처리된 받침대 또는 가장자리 씰을 사용하십시오. 냉각 설계에 맞춰 환기율을 조정하세요. 더 높은 천공 패널은 더 많은 공기 흐름을 제공하는 동시에 플레넘 정압을 줄여줍니다. Huahong은 특정 CRAC 유량 및 공간 배치에 대한 최적의 환기를 계산하는 데 도움을 줄 수 있습니다.

설치 지침

표준 설치 단계

1. 바탕바닥을 청소하고 플레넘 깊이를 확인합니다(최소 300mm).

2. 600×600mm 그리드에 받침대 위치를 표시합니다.

3. 설계 높이에 맞춰 조절 가능한 받침대를 설치하세요.

4. 측면 안정성을 위해 스트링거를 설치합니다(필요한 경우).

5. 천공 패널을 차가운 통로 위치에 배치

6. 열기 통로와 통로에 견고한 패널 배치

7. 2m 수준으로 평탄도를 확인한다.

8. 가장자리 트림 및 접근 경사로 설치

배치 모범 사례

- 차가운 통로: 서버 랙 흡입구 바로 앞에 있는 천공 패널

- 뜨거운 통로: 단단한 패널 또는 매우 낮은 환기 패널

- 랙 아래: 천공 패널을 서버 흡입구에 맞춰 정렬

- 산책로: 낮은 통풍(30%) 또는 단단한 패널로 편안함을 선사합니다.

필요한 도구

- 레이저 레벨 또는 회전 레이저

- 흡입 컵 패널 리프터

- 줄자

- 접지 테스트용 멀티미터(도전성 스트립이 지정된 경우)

비교 – Huahong 천공 패널과 표준 천공 타일

일반적인 고객 문제에 대한 솔루션

화훙 바닥 천공 패널을 선택하는 이유

제조 우수성

- 강철: 두꺼워진 냉연강판

- 형성: 일체형 스탬핑 – 약한 용접점이 없음

- 구멍 뚫기: 정밀한 펀칭, 균일한 분포, Burr 발생 없음

- 표면: 인산염처리 + 정전분사

- 품질: Huahong 및 Ouli 이중 브랜드 관리

성능 보장

- 환기율 : 지정에 따라 30% ~ 60%

- 탄성 변형: 하중 하에서 2.0mm 이하

- 평탄도: 600mm 이상 ≤ 0.5mm

- 정전기 방지: SJ/T 10796-2001 충족

- 부하 용량: FS662~FS2000 모델 사용 가능

원스톱 서비스

- 환기율 맞춤화

- 로드 모델 선정 안내

- 시스템 설계 및 레이아웃 기획

- 납품을 통한 자재공급

- 전문 설치(옵션)

- 5년 보증 및 기술 지원

요약

그만큼천공 패널 ~에서화훙 플로어데이터센터 냉각을 위한 정밀 솔루션입니다. 일체형 스탬핑 처리된 두꺼운 냉간 압연 강철은 높은 강도와 ​​하중 용량을 제공합니다. 버(Burr)가 없는 균일한 천공으로 공기 흐름이 균일하고 안전한 취급이 보장됩니다. 맞춤형 환기율(30%-60%)은 특정 열 부하 요구 사항과 일치합니다. 정전기 방지 처리로 민감한 장비를 보호합니다. 표준 600×600mm 크기는 모든 이중 바닥 그리드에 맞습니다. 5년 보증, 이중 브랜드 품질 관리(Huahong 및 Ouli) 및 전체 프로젝트 지원이 뒷받침됩니다.

효율적인 냉각, 안정적인 강도 및 지속적인 성능을 위해 Huahong Perforated Panel을 선택하십시오.
